Konusli egizak vintli barrel: texnik xususiyatlar, ilovalar va tanlash bo'yicha to'liq qo'llanma

2026-08-05 0 Menga xabar qoldiring

tomonidanNanhaiya texnik jamoasi— Screw & Barrel Engineering, Zhoushan · Zavod aniqligi uchun ko'rib chiqilgan · ~10 daqiqa o'qilgan

Tez javob

Konussimon egizak vintli barrel konusli, ikki teshikli ekstruziya komponenti bo'lib, unda ikkita konusning vintlari mos keladigan konussimon barrel ichida aylanadi. Konusning geometriyasi qisqa uzunlikda kuchli oziqlantirish va yuqori siqishni ta'minlaydi, shuning uchunkonusning ikkita vintli va barrelPVX quvur, profil, qatlam va WPC ekstruziyasi uchun standart tanlovdir.

Agar siz PVX yoki yog'och-plastmassa chiziqni ishlatsangiz,konusning ikkita vintli barrelsizning mahsulotingiz, eritma sifati va ishlash narxini bevosita hal qiladigan qismlardan biridir. Noto'g'ri o'lcham, material yoki bo'shliqni tanlang va siz buning uchun eskirish, parchalanish va ishlamay qolganda to'laysiz. Ushbu qo'llanma konusning vintli bochka qanday ishlashini, sotib olayotganda muhim bo'lgan texnik xususiyatlarni va uning bochkadan qanday farq qilishini o'z ichiga oladi.parallel egizak vintli barrel, va birini qanday tanlash, o'rnatish va texnik xizmat ko'rsatish - bu qismlarni har kuni qayta ishlaydigan zavod nuqtai nazaridan yozilgan.

Conical twin screw barrel manufactured by Nanhaiya — Konussimon egizak vint va barrel to'plami - konusli teshiklar issiqlikka sezgir PVX uchun ideal qisqa uzunlikdagi siqishni beradi.

Konussimon egizak vintli barrel qanday ishlaydi

a.dakonusning ikkita vintli ekstruder, ikkita vint yonma-yon yonma-yon o'tirib, engil burchak ostida, besleme uchida keng va qolip uchida tor. Barrel mos kelish uchun konusning teshiklari. Xom ashyo katta diametrli oziqlantirish zonasidan kichik diametrli o'lchash zonasiga o'tganda, qisqaruvchi hajm uni siqadi va plastiklashtiradi, bunda intermeshlash parvozlari uzatiladi va aralashadi. Ikki vint qarama-qarshi aylangani va to'liq o'zaro bog'langanligi sababli, konussimon qo'shaloq vint va barrel deyarli musbat joy almashinadigan nasosga o'xshab ishlaydi - PVX kabi issiqlikka sezgir polimerlarni himoya qiladigan past, yumshoq kesishda barqaror ishlab chiqarish.

Jarayon uch bosqichga bo'linadi:

Oziqlantirish va tashish— katta besleme uchi diametri katta hajmni beradi, shuning uchun chang aralashmalari va past zichlikdagi materiallar (masalan, PVX quruq aralashmasi) ko'priksiz ishonchli tarzda tortiladi.
Siqish va plastiklashtirish- konusning uzunligi bo'ylab kanal hajmini kamaytiradi, materialni siqib chiqaradi, havoni haydab chiqaradi va issiqlik va mexanik ishlarning kombinatsiyasi orqali eritadi.
O'lchash va tushirish- tor o'lchash zonasi barqaror bosim hosil qiladi va bir xil, bir hil eritmani boshqariladigan tezlikda qolip orqali itaradi.

Barrel vintlarni joylashtirishdan ko'ra ko'proq narsani qiladi. Har bir bosqichni to'g'ri haroratda ushlab turadigan isitgich va sovutish zonalarini olib yuradi. Nanhaiya bochkalari ko'p zonali isitish va sovutish dizaynidan foydalanadi - odatda oziqlantirish, siqish va homogenlash zonalari - eritmadan namlik va uchuvchi moddalarni tortib olish uchun ixtiyoriy vakuumli shamollatish bilan to'ldirilgan va gigroskopik birikmalar uchun muhimdir.

Sotib olishdan oldin tekshirish kerak bo'lgan asosiy xususiyatlar

Ikki konusning barrellari bir xil ko'rinishi va juda boshqacha ishlashi mumkin. Bular moslik, ishlab chiqarish va eskirish muddatini belgilaydigan texnik xususiyatlar - har qanday kotirovkada tasdiqlashingiz kerak bo'lgan raqamlar.

Spesifik element	Bu nimani anglatadi	Nima uchun bu muhim
Diametr nisbati	Besleme uchi / qolip diametri, masalan. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Mashina sinfini va chiqish diapazonini o'rnatadi - ekstruder modelingizga to'liq mos kelishi kerak
L/D nisbati	Samarali ishlov berish uzunligi va diametri	Uzunroq samarali uzunlik = to'liq termoyadroviy va gazsizlantirish uchun ko'proq yashash vaqti
Material darajasi	38CrMoAlA nitridlangan po'lat, W6Mo5Cr4V2, HIP chang po'lat yoki bimetalik	To'ldirilgan/PVX aralashmalariga nisbatan to'g'ridan-to'g'ri eskirish muddati va korroziyaga chidamliligini boshqaradi
Yuzaki ishlov berish va qattiqlik	Nitridlash, krom qoplama, bimetalik qotishma yoki volfram-karbid spreyi	Nanhaiya erishish uchun volfram qo'shilgan qotishma qatlamini purkaydi62 HRCbarrel ichida odatdagi 58 HRCga nisbatan
Qotishma qatlami chuqurligi	Aşınmaya bardoshli ichki qatlamning qalinligi	Nanxayyaning bimetalik qatlami 2,5–3 mm ni tashkil qiladi - chuqurroq qatlam uzoqroq foydalanish mumkin bo'lgan xizmat oynasini anglatadi.
Vint / barrel bo'shlig'i	Parvoz uchi va teshik devori orasidagi bo'shliq	Juda katta = bosim yo'qolishi va past chiqish; qattiq, aniq bo'shliq samaradorlikni yuqori darajada ushlab turadi
Tolerantlik / to'g'rilik	Tayyor qismning ishlov berish aniqligi	Nanxayya konussimon egizak barrellarni ±0,0005 mm gacha ushlab turadi, bu izchil, takrorlanadigan o'rnatish uchun.
Chiqish quvvati (kg/soat)	Hajmi uchun nominal o'tkazish qobiliyati	Yakuniy xaridorning raqami - uni chiziq tezligi va mahsulotingizga moslang

Umumiy sanoat eslatmasi:45/90 yoki 65/132 kabi konusning o'lchamli belgilari SJZ tipidagi konusning mashinalarida keng tarqalgan, shuning uchun ko'pincha mavjud ekstruderga mos kelishi mumkin. Buyurtma berishdan oldin har doim chizma yoki namuna bilan tasdiqlang. Standart o'lchamlarni bizning sahifamizda ko'rishingiz mumkinkonusning ikkita vintli barrelsahifa.

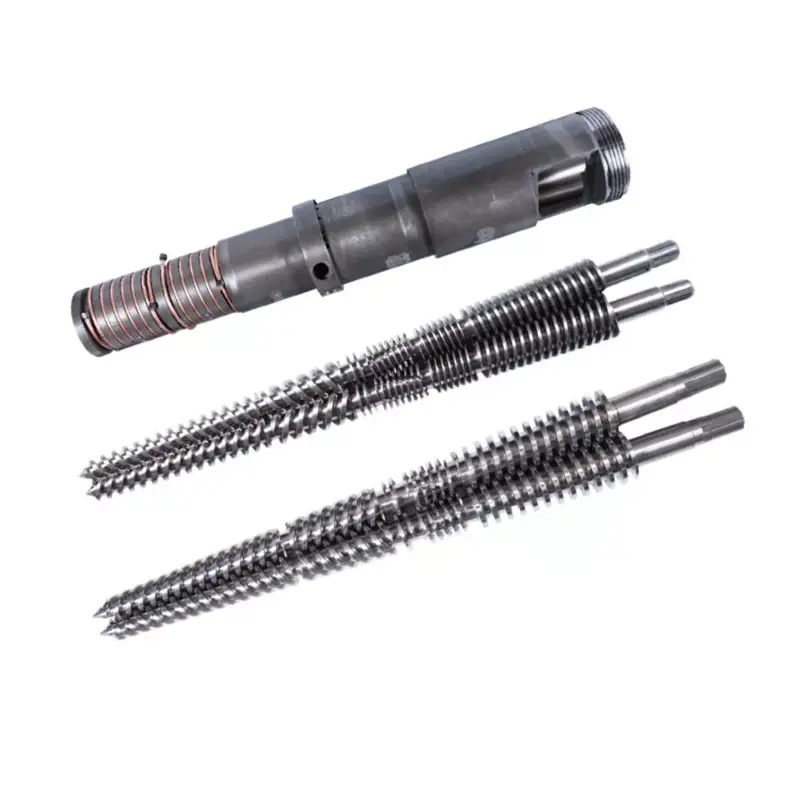

Konusli va parallel egizak vintli barrel

Xaridorlarning eng ko'p so'ragan savoli - bu konusning kerakmi yoki aparallel egizak vintli barrel. Ikkalasi ham ikkita vintli, ikkalasi ham intermesh - lekin geometriya turli ishlarga mos keladi. Qisqacha aytganda: quvur, profil va taxtaning to'g'ridan-to'g'ri PVX / WPC ekstruziyasida konusning ustunligi; parallel birikma, masterbatch va juda yuqori to'ldiruvchi formulalar uchun kuchliroq.

Faktor	Konussimon ikkita vintli barrel	Parallel ikkita vintli barrel
Oziqlantirish harakati	Katta ozuqa ochilishi - past zichlikdagi kukun uchun yaxshiroq qabul qilish	Aralash va granulalar ozuqalari uchun ko'proq yagona oziqlantirish
Siqish	Konik geometriyaga o'rnatilgan yuqori siqish	Ruxsat etilgan diametr bo'ylab ko'proq doimiy siqilish
Issiqlik / kesish	Yumshoq, nazorat ostida ishlov berish - issiqlikka sezgir PVX uchun yaxshi	Yuqori kesish - intensiv aralashtirish va dispersiya uchun yaxshiroqdir
Oddiy foydalanish	PVX quvur, profil, varaq, WPC, qatron plitka	Masterbatch, kompozitsiya, yuqori CaCO₃ va shisha bilan to'ldirilgan ish
Xizmat	Aşınma va bo'shliq konusning qattiq nazoratini talab qiladi	Ko'pincha geometriyani standartlashtirish va elementlarni almashtirish osonroq

Foydali qoida: agar sizning yakuniy mahsulotingiz bo'lsahisoblanadiekstrudat (truba yoki taxta to'g'ridan-to'g'ri qolipdan), konusning ikki vintli barrel odatda to'g'ri vositadir. Agar siz granulalar tayyorlayotgan bo'lsangiz yoki talab qilinadigan qo'shimchalar paketini tarqatayotgan bo'lsangiz, parallel egizak vintli barrelga qarang - ayniqsa, juda yuqori karbonat yuklari uchun teskari aylanadigan turdagi. Sizning qatoringizga qaysi biri mos kelishini bilmayapsizmi? Bizningbitta vint, konusning va parallel diapazonlarning barchasi rasmda ko'rsatilganmahsulotlar sahifasi.

Umumiy ilovalar

Kuchli oziqlantirish, yuqori siqish va yumshoq kesishni birlashtirganligi sababli, konusning egizak vinti va barrel qattiq-PVX va yog'och-plastmassa ekstruziyasining ishchi kuchi hisoblanadi. U eng yaxshi ishlaydi:

PVX quvur- quruq aralash PVXdan suv ta'minoti, drenaj va o'tkazgich quvurlari.
PVX profil— deraza va eshik profillari, chekka bantlar va trimlar.
PVX taxta va choyshab- ko'pikli taxta, marmar ko'rinishdagi varaq va erkin ko'pikli taxta (qarangPVX taxta konusli ikkita vintli barrel).
WPC (yog'och-plastmassa kompozit)- taxta, devor panellari va yog'och tolali birikmalardan profillar.
PE asosidagi va qatronli kafel mahsulotlari- gofrirovka qilingan qatronli tom yopish plitkalari va pe bilan to'ldirilgan profillarni o'z ichiga oladi.
PVX pelletizatsiyasi— quyi oqimda foydalanish uchun PVX quruq aralashmasini granulalarga aylantirish.

PVC board conical twin screw barrel for foam and marble sheet extrusion — PVX plita va ko'pikli plitalar ekstruziyasi uchun konfiguratsiya qilingan konusli ikki vintli barrel.

To'g'ri konusli egizak vintli barrelni qanday tanlash mumkin

Tanlash uchta savolga to'g'ri keladi: siz qaysi material bilan ishlayapsiz, sizga qanday mahsulot kerak va sizning formulangiz qanchalik abraziv? Quyidagi matritsadan boshlang'ich nuqtasi sifatida foydalaning, so'ngra mashinangizga nisbatan aniq o'lchamni tasdiqlang.

Sizning materialingiz / ehtiyojingiz	Tavsiya etilgan konfiguratsiya	Yuzaki / materialni tanlash
Qattiq PVX quvur va profil	Ekstruderingiz uchun standart konusning geometriyasi (masalan, 55/110, 65/132)	Toza, kam to'ldiruvchi PVX uchun nitridlangan 38CrMoAlA
PVX + yuqori CaCO₃ plomba moddasi	Kuchaytirilgan kiyinish zonasi bilan konus shaklida yoki parallel teskari aylanishga qadar	Aşınma uchun bimetalik / volfram-karbid qatlami (62 HRC).
WPC / yog'och tolali birikmalar	Kuchli shamollatish va aşınmadan himoyalangan konus	Bimetalik - yog'och tolasi + plomba moddalari juda abrazivdir
PVX ko'pikli taxta / varaq	Boshqariladigan eritma harorati va barqaror bosim uchun sozlangan konus	To'ldiruvchi darajasiga qarab nitridlangan yoki bimetalik
Xuddi shu izda yuqori chiqish	Kattaroq diametr nisbati va/yoki uzoqroq samarali uzunlik	Qattiqlikni ish soatlari va plomba yukiga moslang

Javob qanday bo'lishidan qat'iy nazar, eng muhim qadam - barrelni mavjud mashinangizga moslashtirish. Konussimon qismlar ular ishlaydigan ekstruder uchun juda mos keladi, shuning uchun chizma yoki asosiy o'lchamlarga ega bo'lgan namuna (oziq / qolip diametri, markaz masofasi, umumiy uzunlik va gardish detallari) bizga "etarlicha yaqin" qismni emas, balki aniq mos almashtirishni taklif qilish imkonini beradi. Agar sizga komponent emas, balki butun chiziq kerak bo'lsa, biz ham quramizto'liq ekstruder mashinalari.

O'rnatish va simlarni ulash asoslari

Nozik barrel faqat kvadrat, toza va to'g'ri isitilganda o'rnatilgan bo'lsa ishlaydi. Quyidagi qadamlar umumiy koʻrinishdir — har doim mashina ishlab chiqaruvchi qoʻllanma va blokirovka qilish tartib-qoidalariga amal qiling.

Quvvatni o'chiring va o'chiring.Eski barrelni olishdan oldin haydovchi va barcha isitgichlarni ajratib oling. Boshlashdan oldin nol energiyani tasdiqlang.
Birlashtiruvchi yuzlarni tozalang.Flanjlar va joylashtirish yuzalaridan eski plomba, uglerod va burmalarni olib tashlang, shunda yangi barrel buzilmasdan o'tiradi.
O'rnating va tekislang.Konussimon barrelni vites qutisi/oziqlash korpusiga o'rnating, konsentriklikni tekshiring va vintlar quvvat berilishidan oldin qo'l bilan erkin aylanadi.
Isitgich zonalarini sim bilan o'tkazing.Tasmali isitgichlarni va har bir zonada sovutishni qayta ulang (oziqlantirish → siqish → o'lchash) va har bir termojuftni to'g'ri boshqaruvchi kanaliga ulang, shunda hech qanday zona o'zaro bog'lanmaydi.
Namlash profilini o'rnating.Bochkani asta-sekin haroratga ko'taring va vintlarni ishga tushirishdan oldin po'lat va eritish tenglashishi uchun uni ho'llashga ruxsat bering - sovuq boshlanishi momentning shikastlanishiga olib keladi.

Isitgich zonasining uchi:oziqlantirish zonasini eng salqin tuting va haroratni matritsa tomon ko'taring. Noto'g'ri yoki noto'g'ri xaritalangan zonalar ko'tarilish va qora chiziqlar paydo bo'lishining eng keng tarqalgan sabablaridan biridir - har qanday barrel o'zgarishidan keyin ikki marta tekshirish kerak.

Muammolarni bartaraf etish va eskirish

Ko'pgina konusli barrel muammolari o'zlarini beqaror ishlab chiqarish, haddan tashqari issiqlik yoki buzilgan mahsulot deb e'lon qiladi. Semptomdan tuzatilishi mumkin bo'lgan sababga tezda o'tish uchun ushbu jadvaldan foydalaning.

Alomat	Mumkin sabab	Tuzatish
Chiqish o'zgaruvchan / ko'tariladi	Oziqlantirishning mos kelmasligi, eskirgan parvozlar yoki haroratning o'zgarishi	Beslemeni tekshiring, zona haroratini tekshiring, vint/barrel bo'shlig'ini o'lchang
Haddan tashqari qizib ketish	Isitgichning muvozanati, ortiqcha ishqalanish yoki bloklangan sovutish	Har bir zonani va sovutish pallasini tekshiring; termojuftlarni qayta xaritalash
Yomon plastiklash	Noto'g'ri vintni o'rnatish yoki eskirgan barrel teshigi	Konfiguratsiyani tekshirish; eskirishdan kengaygan bo'shliqni tekshiring
Qora chiziqlar / chiziqlar	Buzilgan materialni ushlab turadigan o'lik dog'lar yoki teshiklar	Tozalash va yaxshilab tozalash; teshik va vida yuzasini tekshiring
Haddan tashqari / tez eskirish	Aşındırıcı plomba, yomon parvarishlash yoki past darajadagi qattiqlik	Bimetalik / volfram-karbid barreliga yangilang; parvarish qilishni kuchaytiring

Kiyinish odatiy hol - maqsad uni sekin va oldindan aytib bo'ladigan qilishdir. Aşındırıcı plomba moddalari (CaCO₃, yog'och tolasi, shisha) teshikka eng tez ta'sir qiladi va tezroq uchadi, shuning uchun chuqurroq, qattiqroq ichki qatlam o'zini oqlaydi. 62 HRC volfram qo‘shilgan sirt oddiy 58 HRC qoplamaga qaraganda, bu birikmalarga nisbatan uzoqroq xizmat qiladi va qayta qurish orasidagi intervalni uzaytiradi.

Ta'mirlash bo'yicha nazorat ro'yxati

Qisqa, muntazam tekshiruvlar qimmat nosozliklarni oldini oladi. Bularni kun tartibiga kiriting:

Interval	Tekshirish	Harakat
Har bir smena	Zona harorati va kuchaytirgichlar	Jurnal ko'rsatkichlari; boshlang'ich chiziqdan har qanday siljishni o'rganing
Haftalik	Eritma sifati va sirt qoplamasi	Yangi chiziqlar, jellar yoki chiqish o'zgarishiga e'tibor bering
Oylik	Tozalash va vizual teshik / vintni tekshirish	O'lik joylarni tozalang; ball yoki rang o'zgarishini qidiring
Har chorakda	Vint / barrel bo'shlig'i	Bo'shliqni o'lchash; eskirish tezligini kuzatish uchun spetsifikatsiya bilan solishtiring
Zarur bo'lganda	Isitgich va termojuftning yaxlitligi	Muvaffaqiyatsiz tasmalar/sensorlarni yomon mahsulotga olib kelishidan oldin almashtiring

Tez-tez beriladigan savollar

Konussimon egizak vintli barrel nima?

Bu konusning ikki teshikli ekstruziya komponenti bo'lib, unda ikkita konusning vintlari mos keladigan konusning barrel ichida aylanadi. Konusning qisqa uzunligi bo'ylab materialni siqib chiqaradi va plastiklashtiradi, bu konusning vintli barrelini PVX quvur, profil, qatlam va WPC ekstruziyasi uchun ideal qiladi.

Qaysi materiallar uchun eng yaxshi ishlatiladi?

Qattiq PVX (quvur, profil, taxta va choyshab), yog'och-plastmassa kompozit, pe asosidagi profillar va qatron plitkalari, shuningdek, PVX pelletizatsiyasi. U past zichlikdagi quruq aralashmalar kukunlari bilan yaxshi ishlaydi, chunki u oziq-ovqatning katta miqdori tufayli.

U parallel egizak vintli barreldan qanday farq qiladi?

Konussimon bochka to'g'ridan-to'g'ri PVX/WPC ekstruziyasiga mos keladigan yumshoq kesish bilan yuqori siqishni toraytiradi va hosil qiladi. Aparallel egizak vintli barreldoimiy diametr va undan yuqori kesishni saqlaydi, bu aralashma, masterbatch va juda yuqori to'ldiruvchi formulalarga mos keladi.

Vint va barrel orasidagi odatiy bo'shliq qanday?

Bo'shliq - uchish uchi va teshik devori orasidagi kichik bo'shliq. U yangi qismga qattiq va aniq o'rnatiladi; chunki u aşınma, chiqish va bosimning pasayishidan ochiladi. Uni vaqti-vaqti bilan o'lchash barrelning aşınmasını kuzatishning eng aniq usuli hisoblanadi.

Konussimon ikkita vintli barrelni qanday o'rnatishim mumkin?

Quvvatni o'chiring va o'chiring, birlashtiruvchi yuzlarni tozalang, vintlar erkin aylanadigan tarzda o'rnating va tekislang, har bir isitgich zonasi va termojuftni to'g'ri ulang, so'ngra barrelni asta-sekin haroratga keltiring va vintlarni ishga tushirishdan oldin uni ho'llang.

Konussimon egizak vintli bochkalarning eskirishiga nima sabab bo'ladi?

Asosan kaltsiy karbonat, yog'och tolasi va shisha kabi abraziv plomba moddalari, PVX bilan ishlov berish natijasida korroziyaga olib keladi, yomon texnik xizmat ko'rsatish va belgilangan qattiqlik. Chuqurroq bimetalik yoki volfram-karbid qatlam uchalasiga ham ancha yaxshi qarshilik ko'rsatadi.

Barrelni qanchalik tez-tez tekshirish yoki almashtirish kerak?

Har oyda vizual va tozalash tekshiruvlarini bajaring va har chorakda tozalashni o'lchang. O'zgartirish vaqti to'ldiruvchining yuklanishiga va ish soatlariga bog'liq - nosozlikni kutish o'rniga eskirish tendentsiyasini kuzatib boring va bo'sh joy spetsifikatsiyadan o'tgandan keyin qayta tiklang yoki almashtiring.

Ekstruziya liniyasi uchun to'g'ri o'lchamni qanday tanlash mumkin?

Diametr nisbati va uzunligini ekstruder modelingiz va maqsadli chiqishingizga moslang, so'ngra formulangiz qanchalik abraziv ekanligiga qarab sirt ishlovini tanlang. Chizma yoki namunani asosiy o'lchamlari bilan yuboring, shunda barrel taxminiy emas, balki to'liq mos keladi.

Mashinangizga mos keladigan konussimon egizak vintli barrel kerakmi?

Bizga chizmangizni yoki asosiy o'lchamlarga ega namunani yuboring va bizning muhandislarimiz sizning materialingiz uchun to'g'ri qattiqlikdagi to'liq mos keladigan konussimon egizak vint va barrelni aniqlaydilar. Uyda azotlash, bimetalik va volfram-karbidni qayta ishlash orqali biz uzoq xizmat qilish muddati uchun teshik ichida 62 HRC ga yetadigan qismlarni yaratamiz.
